Балансировочные станки для карданов: принцип работы, виды и значимость в автомобильной промышленности

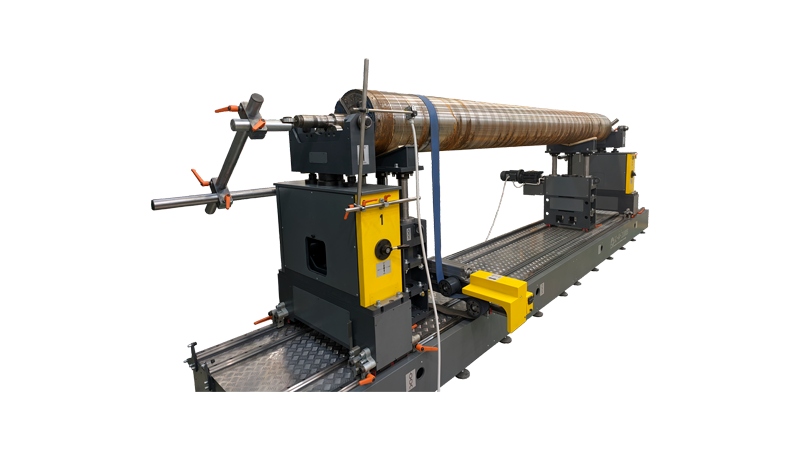

Балансировочные станки для карданов — это специализированное оборудование, используемое для определения и устранения дисбаланса в карданных валах. Карданный вал — это ключевой элемент трансмиссии в автомобилях и других механизмах, передающий крутящий момент от двигателя к ведущим колесам. Правильная балансировка карданного вала играет важную роль в обеспечении надежности и долговечности транспортного средства, а также в комфорте управления автомобилем.

Принцип работы балансировочных станков

Основная задача балансировочного станка заключается в выявлении мест дисбаланса карданного вала и последующем устранении этого дисбаланса. Процесс балансировки осуществляется следующим образом:

1. Закрепление карданного вала. Вал устанавливается на станок, где он фиксируется в специальных зажимах, позволяющих вращать вал с высокой скоростью.
2. Запуск вращения. Карданный вал начинает вращаться с заранее заданной скоростью. Современные станки могут изменять скорость вращения, чтобы определить дисбаланс на различных режимах работы вала.
3. Измерение дисбаланса. Датчики, установленные на станке, регистрируют отклонения вала от оси вращения. Эти отклонения вызваны неравномерным распределением массы по длине вала. Дисбаланс может быть как статическим, так и динамическим.
4. Анализ данных. Система обработки данных анализирует информацию с датчиков и определяет, в каком месте и с какой интенсивностью требуется коррекция.
5. Корректировка. В зависимости от типа станка, корректировка дисбаланса может осуществляться добавлением или удалением массы на определенных участках вала. Это может быть выполнено путем сварки, сверления или установки специальных грузов.

Виды балансировочных станков для карданов

Балансировочные станки можно классифицировать по нескольким параметрам:

1. По типу балансировки:
   • Статическая балансировка. Определяет дисбаланс, который вызывает неравномерное распределение массы по оси вращения.
   • Динамическая балансировка. Включает в себя анализ дисбаланса на высоких скоростях вращения и позволяет учитывать комплексные вибрации, возникающие при движении транспортного средства.
2. По степени автоматизации:
   • Ручные станки. Оператор выполняет все действия вручную, включая установку вала, управление скоростью вращения и коррекцию дисбаланса.
   • Полуавтоматические станки. Оператор участвует только в начальных стадиях процесса, а дальнейшая балансировка осуществляется автоматически.
   • Автоматические станки. Все этапы процесса, начиная с установки вала и заканчивая корректировкой, выполняются автоматически. Такие станки обладают высокой точностью и производительностью.
3. По типу установки:
   • Стационарные станки. Используются в специализированных мастерских и сервисных центрах.
   • Портативные станки. Предназначены для использования в полевых условиях или на производственных линиях.

Значимость балансировочных станков для карданов

Правильная балансировка карданного вала — важный аспект, влияющий на надежность и безопасность транспортного средства. Несбалансированный вал может привести к ряду серьезных проблем:

• Вибрации. Несбалансированный вал вызывает вибрации, которые могут передаваться на весь кузов автомобиля, снижая комфорт и увеличивая износ других компонентов.
• Ускоренный износ. Дисбаланс увеличивает нагрузку на подшипники, редуктор и другие элементы трансмиссии, что приводит к их преждевременному выходу из строя.
• Потеря управляемости. Вибрации, возникающие при дисбалансе вала, могут негативно сказаться на управляемости автомобиля, особенно на высоких скоростях.

Использование балансировочных станков позволяет предотвратить эти проблемы, обеспечивая точную и качественную балансировку карданных валов. Современные станки обладают высокой точностью и надежностью, что делает их незаменимыми в автомобильной промышленности и сервисном обслуживании.

Заключение

Балансировочные станки для карданов — это важный инструмент, который обеспечивает правильную работу одного из ключевых элементов трансмиссии автомобиля. Они позволяют выявлять и устранять дисбаланс, что улучшает комфорт управления, увеличивает срок службы транспортного средства и снижает риск поломок. Современные балансировочные станки, обладающие высокой точностью и автоматизацией, становятся неотъемлемой частью сервисных центров и предприятий, занимающихся производством и ремонтом карданных валов.
